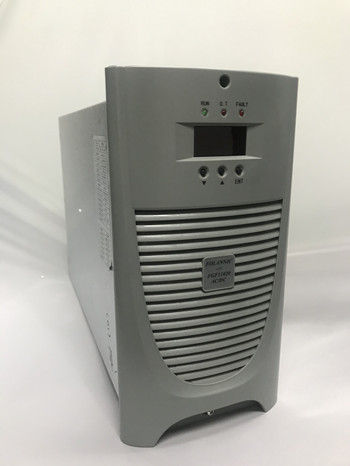

模块主要特点
l 效率高，模块效率可达到95%~96%。
重量轻，体积小。
l 采用“三相无源功率因数校正电路”，输入无中线，功率因数可达0.94。
l 采用隔离自主均流，并机不均流度＜±3%，可保证二十台以上模块良好并机。
l 模块内置直流输出隔离二极管，用户无需外设。
l 风冷模块风扇为简易更换模式，无需拆装机壳就可快速更换。
l 模块具有RS-485接口，方便接入自动化系统进行通信。
l 模块为LED数码管显示，分别设置显示切换按钮、手动调压按钮、拨码开关，操作简单。
l 输出过压保护：内置过压保护电路，出现过压后模块自动锁死，模块故障指示灯亮，故障模块自动退出工作，不影响整个系统正常运行；
l 输出限流保护：每个模块输出电流******限制为额定输出电流的1.05倍。
l 短路保护：采用回缩下垂限流方式，模块电流输出特性如图1-1，输出短路时模块在瞬间把输出电压拉低到零，限制短路电流在额定输出电流的15％以下。模块可长期工作在短路状态，不会损坏，排除故障后模块可自动恢复工作。
项目 | FGF11030 | FGF22020 | FGF11020 | FGF22010 | |
输出电流（A） | 30 | 20 | 20 | 10 | |
功率（KW） | 4.5 | 6 | 3 | 3 | |
重量(kg) | 10 | 10 | 6 | 6 | |
冷却方式 | 自然冷却+强制风冷 | ||||
内部散热器温升 | ≤30℃ | ||||
输入电压 范围（VAC） | 最小值 | 304 | |||
典型值 | 380 | ||||
******值 | 456 | ||||
输出可调 范围（VDC） | 最小值 | 88 | 176 | 88 | 176 |
典型值 | 110 | 220 | 110 | 220 | |
******值 | 150 | 300 | 150 | 300 | |
稳压精度 | ±0.5% | ||||
稳流精度 | ±1% | ||||
输入功率因数 | ≥0.93 | ||||
充电机效率（效率） | ≥95% | ||||
******可闻噪声（dB） | 50 | ||||
存储温度（℃） | 最小值 | -40 | |||
典型值 | 25 | ||||
******值 | 60 | ||||
工作环境 温度（℃） | 最小值 | -10 | |||
典型值 | 25 | ||||
******值 | 40 | ||||
并机不均流度 | ≤±3% | ||||
启动延时（秒） | 3~8 | ||||
纹波系数 | ≤0.2% | ||||
负载等级 | Ⅰ级(100%)的额定输出电流时连续工作 | ||||
自动限流特性 | 输出电流超过输出限流设定值时，恒流输出，输出电流不会增大 | ||||
输出过压保护 | 输出电压超过过压值自动停止输出,以防损坏设备 | ||||
输出短路保护特性 | 输出短路时，模块自行保护，以防损坏, 排除故障可自动恢复工作。 | ||||
注：稳压精度不包含内置隔离二极管的影响。 | |||||
FOLANNIC 智能充电模块技术参数表
